Jak powstaje obraz w zwierciadłach: Przewodnik

Czy kiedykolwiek zastanawiałeś się, jak powstaje obraz w zwierciadle? Od lusterka w łazience po reflektory samochodowe, zwierciadła są wszechobecne w naszym życiu. Ale mechanizm tworzenia obrazu, choć wydaje się intuicyjny, kryje w sobie fascynujące prawa fizyki. W tym artykule przyjrzymy się bliżej temu zjawisku, skupiając się na zwierciadłach kulistych: wklęsłych i wypukłych, aby zrozumieć, jak powstają obrazy i jakie są ich właściwości.

Podstawy odbicia światła

Aby zrozumieć, jak powstaje obraz w zwierciadłach, musimy najpierw przypomnieć sobie podstawowe zasady odbicia światła. Światło rozchodzi się prostoliniowo i kiedy pada na powierzchnię zwierciadła, ulega odbiciu. Kluczowe są tutaj prawa odbicia:

• Kąt padania światła jest równy kątowi odbicia. Oba kąty mierzone są względem normalnej do powierzchni zwierciadła w punkcie padania.
• Promień padający, promień odbity i normalna leżą w jednej płaszczyźnie.

To właśnie te prawa decydują o tym, jak światło odbija się od zwierciadła i jak tworzy się obraz.

Zwierciadła kuliste: wklęsłe i wypukłe

Zwierciadła kuliste, jak sama nazwa wskazuje, są wycinkiem powierzchni kuli. Wyróżniamy dwa główne typy zwierciadeł kulistych:

• Zwierciadło wklęsłe (inaczej zwierciadło zbieżne): Jego powierzchnia odbijająca jest wklęsła, czyli wygięta do wewnątrz, przypominając wnętrze łyżki.
• Zwierciadło wypukłe (inaczej zwierciadło rozpraszające): Jego powierzchnia odbijająca jest wypukła, czyli wygięta na zewnątrz, jak zewnętrzna strona łyżki.

Różnica w kształcie tych zwierciadeł ma fundamentalne znaczenie dla sposobu, w jaki formują obrazy.

Diagramy promieni: narzędzie do zrozumienia tworzenia obrazu

Aby graficznie przedstawić i zrozumieć proces tworzenia obrazu w zwierciadłach, używamy diagramów promieni. Diagramy te śledzą bieg promieni świetlnych – padających i odbitych – i pozwalają wizualnie określić położenie i charakterystykę obrazu. Istnieją pewne ogólne zasady rysowania diagramów promieni, które ułatwiają analizę:

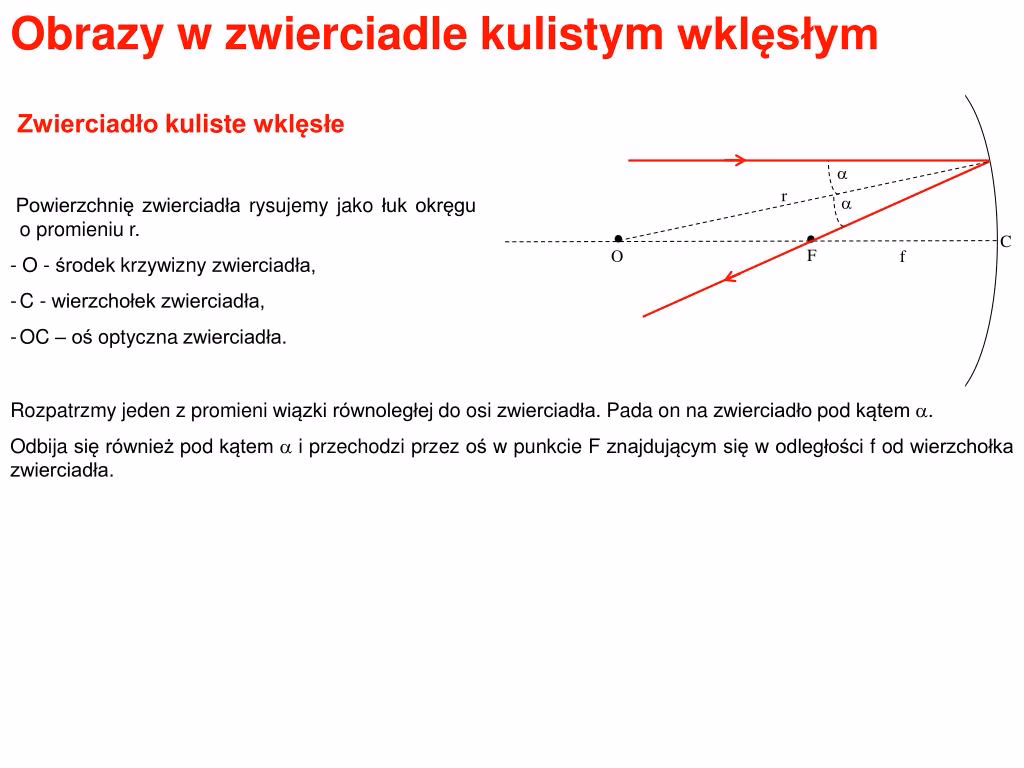

1. Promień świetlny padający równolegle do osi optycznej zwierciadła, po odbiciu przechodzi przez ognisko (w przypadku zwierciadła wklęsłego) lub jego pozorne przedłużenie (w przypadku zwierciadła wypukłego).
2. Promień świetlny przechodzący przez ognisko (w przypadku zwierciadła wklęsłego) lub skierowany na ognisko (w przypadku zwierciadła wypukłego), po odbiciu staje się równoległy do osi optycznej.
3. Promień świetlny przechodzący przez środek krzywizny zwierciadła, po odbiciu wraca po tej samej drodze.
4. Promień padający na wierzchołek zwierciadła odbija się symetrycznie względem osi optycznej, zgodnie z prawami odbicia.

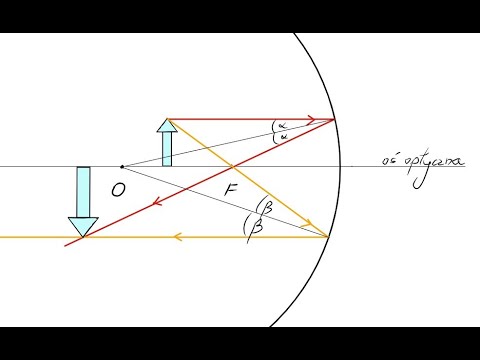

Obraz w zwierciadle wklęsłym: sześć przypadków

W zwierciadle wklęsłym, w zależności od położenia przedmiotu względem zwierciadła, powstaje obraz o różnych właściwościach. Rozważmy sześć charakterystycznych położeń przedmiotu:

a. Przedmiot w nieskończoności

Kiedy przedmiot znajduje się w nieskończoności, promienie świetlne padające na zwierciadło są praktycznie równoległe do osi optycznej. Po odbiciu, promienie te zbiegają się w ognisku zwierciadła. Obraz powstaje w ognisku i charakteryzuje się następującymi cechami:

• Położenie obrazu: ognisko (f)
• Wielkość obrazu: punktowy, silnie pomniejszony
• Charakter obrazu: rzeczywisty, odwrócony

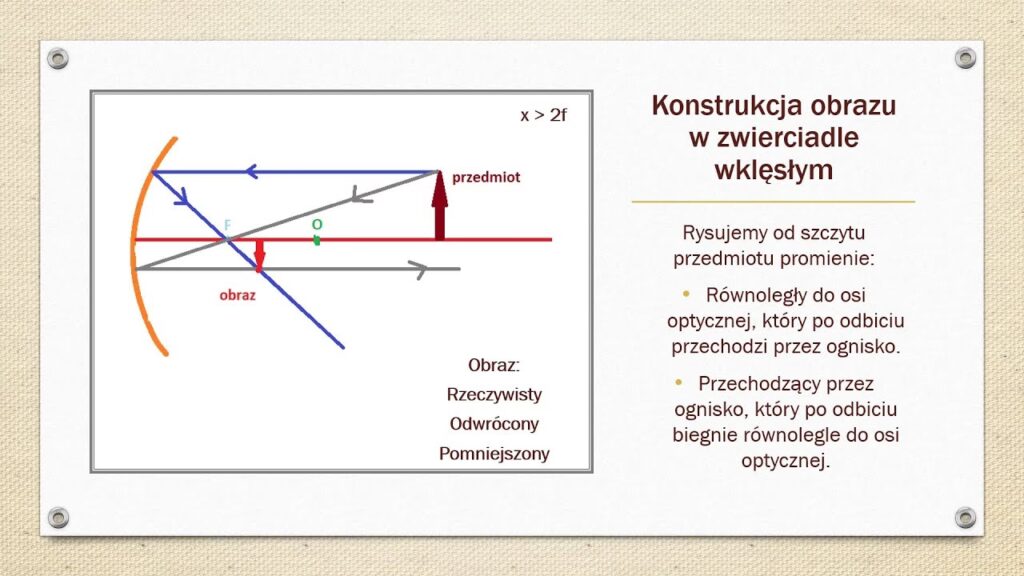

b. Przedmiot między nieskończonością a środkiem krzywizny (C)

W tym przypadku, obraz powstaje między ogniskiem (f) a środkiem krzywizny (C). Charakterystyka obrazu:

• Położenie obrazu: między ogniskiem (f) a środkiem krzywizny (C)
• Wielkość obrazu: pomniejszony
• Charakter obrazu: rzeczywisty, odwrócony

c. Przedmiot w środku krzywizny (C)

Gdy przedmiot umieszczony jest w środku krzywizny, obraz powstaje dokładnie w tym samym miejscu. Właściwości obrazu:

• Położenie obrazu: środek krzywizny (C)
• Wielkość obrazu: tej samej wielkości co przedmiot
• Charakter obrazu: rzeczywisty, odwrócony

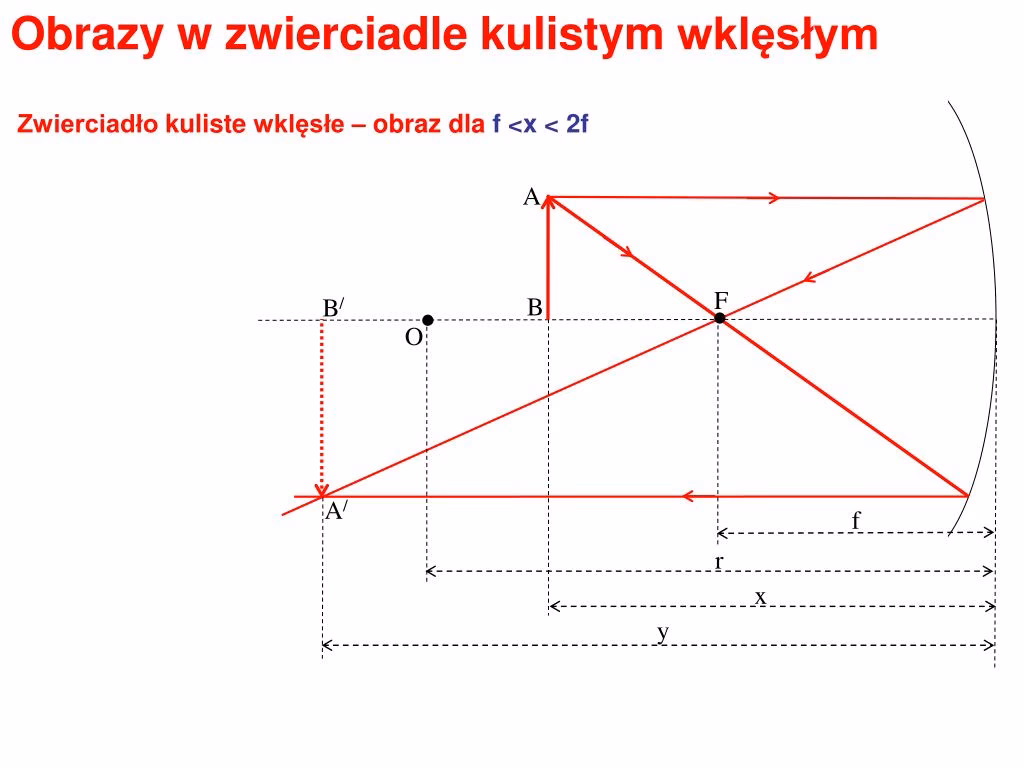

d. Przedmiot między środkiem krzywizny (C) a ogniskiem (f)

W tym położeniu, obraz przesuwa się za środek krzywizny (C). Cechy obrazu:

• Położenie obrazu: za środkiem krzywizny (C)
• Wielkość obrazu: powiększony
• Charakter obrazu: rzeczywisty, odwrócony

e. Przedmiot w ognisku (f)

Kiedy przedmiot znajduje się w ognisku, promienie odbite stają się równoległe, co oznacza, że obraz powstaje w nieskończoności. W praktyce, obraz nie jest obserwowalny w tradycyjnym sensie. Możemy jednak mówić o:

• Położenie obrazu: nieskończoność
• Wielkość obrazu: silnie powiększony
• Charakter obrazu: rzeczywisty, odwrócony (chociaż koncepcja rzeczywistego/wirtualnego obrazu w nieskończoności jest nieco abstrakcyjna)

f. Przedmiot między ogniskiem (f) a wierzchołkiem (P)

Ten przypadek jest wyjątkowy. Kiedy przedmiot znajduje się bliżej zwierciadła niż ognisko, powstaje obraz wirtualny, czyli pozorny, znajdujący się za zwierciadłem. Właściwości obrazu:

• Położenie obrazu: za zwierciadłem
• Wielkość obrazu: powiększony
• Charakter obrazu: wirtualny, prosty

Poniższa tabela podsumowuje charakterystykę obrazu w zwierciadle wklęsłym dla różnych położeń przedmiotu:

Obraz w zwierciadle wypukłym: dwa przypadki

Zwierciadła wypukłe tworzą obrazy w nieco prostszy sposób niż zwierciadła wklęsłe. Niezależnie od położenia przedmiotu, obraz w zwierciadle wypukłym ma zawsze podobne cechy. Rozważmy dwa główne przypadki:

a. Przedmiot w nieskończoności

Podobnie jak w przypadku zwierciadła wklęsłego, dla przedmiotu w nieskończoności, promienie padające są równoległe do osi optycznej. Po odbiciu, promienie te rozpraszają się, ale ich pozorne przedłużenia zbiegają się w ognisku zwierciadła, które w przypadku zwierciadła wypukłego znajduje się za zwierciadłem (jest ogniskiem pozornym). Obraz charakteryzuje się:

• Położenie obrazu: ognisko (f) (za zwierciadłem)
• Wielkość obrazu: punktowy, silnie pomniejszony
• Charakter obrazu: wirtualny, prosty

b. Przedmiot między wierzchołkiem (P) a nieskończonością

Dla dowolnego położenia przedmiotu przed zwierciadłem wypukłym (z wyjątkiem nieskończoności), obraz powstaje między wierzchołkiem (P) a ogniskiem (f), za zwierciadłem. Charakterystyka obrazu:

• Położenie obrazu: między wierzchołkiem (P) a ogniskiem (f) (za zwierciadłem)
• Wielkość obrazu: pomniejszony
• Charakter obrazu: wirtualny, prosty

Podsumowanie właściwości obrazu w zwierciadle wypukłym:

Przykład: ogniskowa soczewki

Pytanie: Wartość ogniskowej soczewki jest równa odległości obrazu, gdy promienie są:

1. Przechodzą przez środek optyczny
2. Równoległe do osi optycznej
3. Przechodzą przez ognisko
4. We wszystkich powyższych przypadkach

Odpowiedź: b. Równoległe do osi optycznej.

Zgodnie z zasadami optyki geometrycznej, wszystkie promienie równoległe do osi optycznej soczewki, po załamaniu przechodzą przez ognisko soczewki, jak pokazano na rysunku. Zatem w tym przypadku obraz powstaje w ognisku soczewki, a wartość odległości obrazu jest równa ogniskowej soczewki.

Podsumowanie

Tworzenie obrazu w zwierciadłach jest fascynującym zjawiskiem optycznym, które można zrozumieć za pomocą praw odbicia i diagramów promieni. Zwierciadła wklęsłe i wypukłe, dzięki swojemu unikalnemu kształtowi, oferują różne możliwości w formowaniu obrazów, od powiększania i pomniejszania, po tworzenie obrazów rzeczywistych i wirtualnych. Zrozumienie tych zasad jest kluczowe nie tylko w optyce, ale i w wielu dziedzinach technologii, od teleskopów po mikroskopy i systemy oświetleniowe.
