Twierdzenie Thevenina: Klucz do Analizy Obwodów

W dziedzinie elektrotechniki, analiza obwodów elektrycznych stanowi fundament zrozumienia i projektowania systemów elektronicznych. Wśród licznych narzędzi i metod upraszczających tę analizę, twierdzenie Thevenina wyróżnia się swoją elegancją i praktycznym zastosowaniem. Pozwala ono na zastąpienie nawet najbardziej złożonego obwodu liniowego prostym obwodem równoważnym, co znacząco ułatwia obliczenia i zrozumienie zachowania układu. Ten artykuł ma na celu dogłębne wyjaśnienie twierdzenia Thevenina, jego zastosowań, zalet i wad, a także porównanie z innymi metodami upraszczania obwodów.

Czym jest Twierdzenie Thevenina?

Twierdzenie Thevenina, nazwane na cześć francuskiego inżyniera Léona Charlesa Thévenina, jest fundamentalnym prawem w analizie obwodów elektrycznych. W swojej esencji, twierdzenie to głosi, że dowolny liniowy obwód elektryczny, niezależnie od jego złożoności, widziany z perspektywy dwóch zacisków, można zastąpić prostym obwodem równoważnym. Ten obwód równoważny składa się z idealnego źródła napięcia, zwanego napięciem Thevenina (V_TH), połączonego szeregowo z pojedynczą impedancją, zwaną impedancją Thevenina (Z_TH) lub rezystancją Thevenina (R_TH) w przypadku obwodów rezystancyjnych.

Mówiąc prościej, wyobraź sobie skomplikowany układ elektroniczny zamknięty w czarnej skrzynce z dwoma wyprowadzeniami. Twierdzenie Thevenina pozwala nam uprościć opis tego, co dzieje się wewnątrz tej skrzynki, do zaledwie dwóch elementów: źródła napięcia i rezystora. To uproszczenie jest niezwykle potężne, zwłaszcza gdy chcemy analizować, jak obwód zachowa się po podłączeniu do niego różnych obciążeń.

Jak Obliczyć Obwód Zastępczy Thevenina? (VTH i RTH)

Aby praktycznie zastosować twierdzenie Thevenina, musimy umieć obliczyć wartości napięcia Thevenina (V_TH) i rezystancji Thevenina (R_TH). Proces ten zazwyczaj składa się z kilku kroków:

1. Odłączenie obciążenia: Pierwszym krokiem jest zidentyfikowanie i odłączenie obciążenia od zacisków, dla których chcemy znaleźć obwód zastępczy Thevenina. Te zaciski oznaczamy zazwyczaj jako A i B.
2. Obliczenie napięcia Thevenina (V_TH): Napięcie Thevenina to napięcie obwodu otwartego pomiędzy zaciskami A i B po odłączeniu obciążenia. Obliczamy je, analizując obwód w stanie jałowym. Można to zrobić za pomocą różnych metod analizy obwodów, takich jak analiza węzłowa, analiza oczkowa lub po prostu poprzez zastosowanie praw Kirchhoffa.
3. Obliczenie rezystancji Thevenina (R_TH): Rezystancja Thevenina to rezystancja zastępcza obwodu widziana z zacisków A i B, ale z wygaszonymi wszystkimi źródłami niezależnymi. Aby wygasić źródła niezależne, źródła napięciowe zastępujemy zwarciami, a źródła prądowe rozwarciami. Następnie obliczamy rezystancję zastępczą obwodu, patrząc od strony zacisków A i B. W przypadku obwodów zawierających tylko rezystory, możemy stosować szeregowe i równoległe połączenia rezystorów, aby uprościć obwód i obliczyć R_TH.
4. Konstrukcja obwodu zastępczego Thevenina: Ostatnim krokiem jest połączenie szeregowo obliczonego napięcia Thevenina (V_TH) i rezystancji Thevenina (R_TH). Ten obwód zastępczy, składający się ze źródła napięcia V_TH i rezystora R_TH, jest równoważny oryginalnemu, złożonemu obwodowi z punktu widzenia zacisków A i B.

Twierdzenie Thevenina a Twierdzenie Nortona

Twierdzenie Thevenina ma swojego bliskiego kuzyna – twierdzenie Nortona. Oba te twierdzenia są wariantami prawa dotyczącego zastępczych źródeł energii w obwodzie elektrycznym i służą do upraszczania analizy obwodów liniowych. Podobieństwo jest tak duże, że często mówi się o nich razem.

Podstawowa różnica polega na formie obwodu zastępczego. Twierdzenie Thevenina zastępuje obwód źródłem napięcia połączonym szeregowo z rezystancją, natomiast twierdzenie Nortona zastępuje obwód źródłem prądu połączonym równolegle z rezystancją (lub admitancją w ogólnym przypadku). Rezystancja Thevenina (R_TH) jest równa rezystancji Nortona (R_N), a relacja między napięciem Thevenina (V_TH) a prądem Nortona (I_N) jest prosta: V_TH = I_N * R_TH.

Wybór między twierdzeniem Thevenina a twierdzeniem Nortona często zależy od specyfiki problemu i preferencji rozwiązującego. Twierdzenie Thevenina jest często wygodniejsze, gdy interesuje nas napięcie na zaciskach obciążenia, natomiast twierdzenie Nortona może być bardziej intuicyjne, gdy analizujemy prąd płynący przez obciążenie. Istnieje prosta transformacja między obwodami zastępczymi Thevenina i Nortona, co oznacza, że można łatwo przejść z jednego do drugiego.

Inne Metody Upraszczania Obwodów

Oprócz twierdzeń Thevenina i Nortona, istnieje kilka innych metod upraszczania obwodów elektrycznych, które warto znać:

• Metoda potencjałów węzłowych (analiza węzłowa): Ta metoda polega na wyborze węzła odniesienia (ziemi) i rozwiązywaniu układu równań dla napięć w pozostałych węzłach. Jest szczególnie skuteczna w obwodach, gdzie liczba węzłów jest mniejsza niż liczba oczek.
• Metoda prądów oczkowych (analiza oczkowa): Metoda ta polega na wyborze prądów oczkowych i rozwiązywaniu układu równań dla tych prądów. Jest przydatna w obwodach, gdzie liczba oczek jest mniejsza niż liczba węzłów.
• Twierdzenie o superpozycji: Twierdzenie to pozwala analizować obwody z wieloma źródłami poprzez rozpatrywanie wpływu każdego źródła osobno, a następnie sumowanie uzyskanych wyników. Jest to metoda skuteczna, gdy obwód jest liniowy, ale może być czasochłonna w przypadku dużej liczby źródeł.

Zalety i Wady Twierdzenia Thevenina

Jak każda metoda, twierdzenie Thevenina ma swoje zalety i wady. Zrozumienie ich pozwala na świadome i efektywne stosowanie tej techniki.

Zalety Twierdzenia Thevenina:

• Uproszczenie analizy: Największą zaletą jest redukcja złożonego obwodu do prostego obwodu zastępczego, co znacząco ułatwia analizę, zwłaszcza w przypadku obwodów z wieloma elementami.
• Analiza obwodów z obciążeniem: Twierdzenie Thevenina jest idealne do analizy, jak obwód źródłowy zachowuje się przy różnych wartościach obciążenia. Możemy łatwo zmieniać wartość obciążenia w obwodzie zastępczym i obserwować zmiany prądu i napięcia.
• Wyznaczanie parametrów wewnętrznych: Metoda pozwala na wyznaczenie rezystancji wewnętrznej (wyjściowej) źródła, co jest kluczowe w dopasowaniu impedancji i projektowaniu efektywnych systemów.
• Rozwiązywanie obwodów nieliniowych: Twierdzenie Thevenina ułatwia analizę obwodów zawierających jeden element nieliniowy, ponieważ liniową część obwodu można uprościć do obwodu zastępczego.

Wady Twierdzenia Thevenina:

• Ograniczenie do obwodów liniowych: Twierdzenie Thevenina ma zastosowanie tylko do obwodów liniowych. Nie można go bezpośrednio stosować do obwodów zawierających elementy nieliniowe, takie jak diody czy tranzystory (w ich nieliniowym obszarze pracy), w odniesieniu do całego obwodu.
• Wymaga obliczeń: Obliczenie V_TH i R_TH wymaga przeprowadzenia analizy obwodu, co może być czasochłonne w przypadku bardzo złożonych obwodów.
• Brak bezpośredniej postaci macierzowej: W przeciwieństwie do metod węzłowych i oczkowych, twierdzenie Thevenina nie ma bezpośredniej postaci macierzowej, co może utrudniać implementację w programach komputerowych, choć obwód zastępczy jest prosty do analizy komputerowej.

Znaczenie Twierdzenia Thevenina w Inżynierii Elektrycznej

Twierdzenie Thevenina jest nieocenionym narzędziem w rękach inżynierów elektryków i elektroników. Jego znaczenie wynika z kilku kluczowych aspektów:

• Uproszczenie Projektowania i Analizy: Umożliwia inżynierom skupienie się na kluczowych elementach obwodu, upraszczając analizę i proces projektowania.
• Rozwiązywanie Problemów Praktycznych: Jest szeroko stosowane w praktycznych zastosowaniach, takich jak projektowanie systemów zasilania, analizowanie obwodów sterowania, i rozwiązywanie problemów związanych z dopasowaniem impedancji.
• Edukacja i Badania: Twierdzenie Thevenina jest podstawowym elementem edukacji inżynierskiej i jest wykorzystywane w badaniach naukowych w dziedzinie elektrotechniki.
• Optymalizacja Systemów: Pomaga w optymalizacji systemów elektrycznych poprzez uproszczenie analizy i identyfikację kluczowych parametrów, co może prowadzić do poprawy wydajności i efektywności energetycznej.

Norton i Thevenin – Krótkie Biografii

Léon Charles Thévenin (1857-1926) był francuskim inżynierem telegraficznym. Po ukończeniu École Polytechnique w Paryżu w 1878 roku, dołączył do Corps of Telegraph Engineers. Pracując nad rozwojem linii telegraficznych, Thévenin zainteresował się problemami pomiarów w obwodach elektrycznych. Na podstawie praw Kirchhoffa i prawa Ohma, opracował swoje słynne twierdzenie, opublikowane w 1883 roku. Jego praca początkowo spotkała się z pewnym sceptycyzmem, ale z czasem zyskała powszechne uznanie i stała się fundamentalnym narzędziem w analizie obwodów.

Edward Lawry Norton (1898-1983) był amerykańskim inżynierem pracującym w Bell Laboratories. Twierdzenie Nortona opracował niezależnie od Thévenina, w 1926 roku, w kontekście projektowania aparatury rejestrującej. Norton zaproponował obwód zastępczy z źródłem prądu i równoległą rezystancją, co okazało się szczególnie przydatne w analizie obwodów napędzanych prądem. Podobnie jak twierdzenie Thevenina, twierdzenie Nortona szybko zyskało uznanie jako ważne narzędzie w analizie obwodów elektrycznych.

Przykładowe Zastosowanie Twierdzenia Thevenina

Rozważmy prosty przykład obwodu, aby zilustrować zastosowanie twierdzenia Thevenina. Załóżmy, że mamy obwód składający się ze źródła napięcia 12V, rezystora 2Ω, rezystora 4Ω i rezystora obciążenia 6Ω połączonych szeregowo. Chcemy obliczyć prąd płynący przez rezystor obciążenia 6Ω, stosując twierdzenie Thevenina.

1. Odłączamy obciążenie (6Ω).
2. Obliczamy V_TH: Po odłączeniu obciążenia, napięcie V_TH jest równe napięciu na rezystorze 4Ω. Prąd w obwodzie bez obciążenia wynosi I = 12V / (2Ω + 4Ω) = 2A. Zatem V_TH = 4Ω * 2A = 8V.
3. Obliczamy R_TH: Wygaszamy źródło napięcia (zastępujemy je zwarciem). Rezystory 2Ω i 4Ω są teraz połączone równolegle z punktu widzenia zacisków obciążenia. Rezystancja zastępcza R_TH = 2Ω + 4Ω = 6Ω.
4. Konstruujemy obwód zastępczy Thevenina: Obwód zastępczy składa się ze źródła napięcia V_TH = 8V i rezystora R_TH = 6Ω połączonych szeregowo.
5. Podłączamy obciążenie (6Ω) do obwodu zastępczego: Prąd płynący przez obciążenie 6Ω w obwodzie zastępczym wynosi I = 8V / (6Ω + 6Ω) = 8V / 12Ω = 0.67A.

Ten przykład pokazuje, jak twierdzenie Thevenina upraszcza analizę obwodu. Zamiast analizować cały oryginalny obwód, analizujemy prosty obwód zastępczy.

Najczęściej Zadawane Pytania (FAQ)

Czy twierdzenie Thevenina można stosować do obwodów prądu przemiennego?

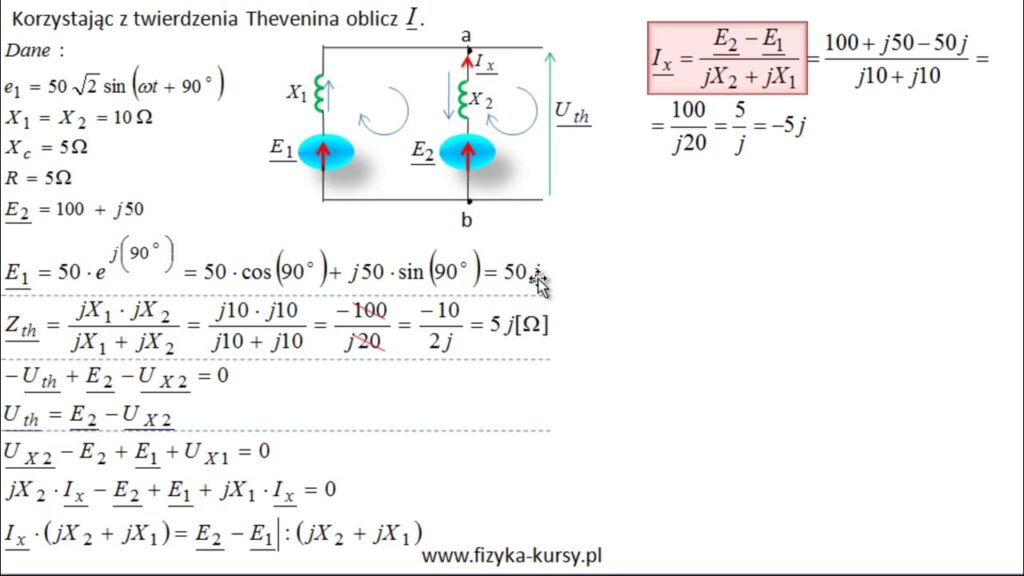

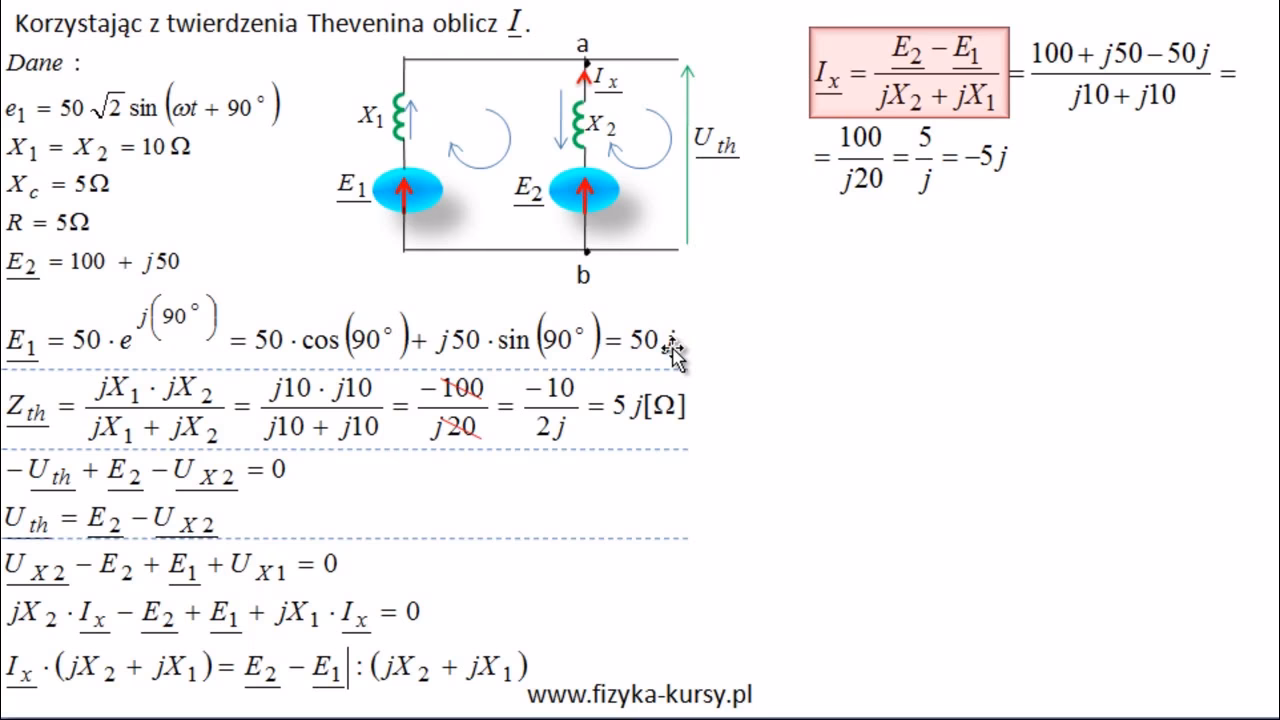

Tak, twierdzenie Thevenina można stosować również do obwodów prądu przemiennego, z tą różnicą, że zamiast rezystancji używamy impedancji, a napięcie i prąd mogą być liczbami zespolonymi.

Czy twierdzenie Thevenina działa dla obwodów nieliniowych?

Twierdzenie Thevenina jest zasadniczo przeznaczone dla obwodów liniowych. Można je jednak stosować w obwodach nieliniowych, jeśli liniowa część obwodu jest analizowana oddzielnie, a element nieliniowy jest traktowany jako obciążenie lub jest analizowany w sposób iteracyjny.

Jakie są typowe błędy przy stosowaniu twierdzenia Thevenina?

Typowe błędy obejmują nieprawidłowe wygaszanie źródeł niezależnych przy obliczaniu R_TH, błędne obliczanie napięcia V_TH, lub nieprawidłowe łączenie V_TH i R_TH w obwodzie zastępczym (powinny być połączone szeregowo).

Kiedy lepiej użyć twierdzenia Nortona zamiast Thevenina?

Twierdzenie Nortona może być preferowane, gdy obwód źródłowy jest bardziej naturalnie opisywany jako źródło prądu, lub gdy interesuje nas prąd płynący przez obciążenie. Oba twierdzenia są jednak równoważne i można je stosować zamiennie.

Podsumowanie

Twierdzenie Thevenina jest potężnym i wszechstronnym narzędziem w analizie obwodów elektrycznych. Umożliwia uproszczenie złożonych obwodów do prostych obwodów zastępczych, co ułatwia obliczenia, projektowanie i zrozumienie zachowania układów. Chociaż ma pewne ograniczenia, jego zalety przeważają w wielu zastosowaniach inżynierskich. Zrozumienie i umiejętne stosowanie twierdzenia Thevenina jest kluczową kompetencją dla każdego inżyniera elektryka i elektronika.
