Diagram Ishikawy: Kompleksowy przewodnik po analizie przyczyn

W dzisiejszym dynamicznym środowisku biznesowym, umiejętność szybkiego i skutecznego rozwiązywania problemów jest kluczowa dla sukcesu każdej organizacji. Jednym z najbardziej cenionych narzędzi w arsenale menedżerów i specjalistów ds. jakości jest Diagram Ishikawy, znany również jako diagram rybiej ości lub diagram przyczynowo-skutkowy. To wizualne narzędzie pomaga zespołom identyfikować, analizować i rozwiązywać problemy, docierając do ich prawdziwych przyczyn, a nie tylko objawów.

Czym jest Metoda Ishikawy?

Metoda Ishikawy, nazwana na cześć japońskiego teoretyka zarządzania jakością, Kaoru Ishikawy, opiera się na prostym, ale potężnym koncepcie wizualizacji przyczyn i skutków. Diagram przypomina szkielet ryby, gdzie „głowa” reprezentuje problem lub niepożądany efekt, a „ości” to kategorie potencjalnych przyczyn. Jego celem jest systematyczne rozłożenie problemu na czynniki pierwsze, co ułatwia zespołom zrozumienie złożonych relacji przyczynowo-skutkowych.

Metoda ta jest silnie zakorzeniona w filozofii Lean Management, która kładzie nacisk na eliminację marnotrawstwa i ciągłe doskonalenie procesów. Zrozumienie pierwotnych przyczyn problemu pozwala na precyzyjne dopasowanie rozwiązań, unikając powierzchownych poprawek, które mogą jedynie maskować głębsze problemy i prowadzić do efektu domina w całym procesie.

Kiedy stosować Diagram Ishikawy?

Diagram Ishikawy jest niezwykle wszechstronnym narzędziem, znajdującym zastosowanie w szerokim spektrum działań biznesowych. Oto kilka kluczowych obszarów, w których jego użycie przynosi wymierne korzyści:

• Analiza ryzyka: Identyfikacja potencjalnych źródeł ryzyka i zagrożeń w projektach i procesach.
• Projektowanie produktu: Analiza czynników wpływających na jakość i funkcjonalność produktu na etapie projektowania.
• Zarządzanie projektami: Rozwiązywanie problemów i identyfikacja przeszkód mogących opóźnić realizację projektu.
• Kontrola jakości: Analiza przyczyn wad i niezgodności w procesach produkcyjnych i usługowych.
• Doskonalenie procesów: Identyfikacja obszarów do poprawy i optymalizacji efektywności operacyjnej.

Diagram Ishikawy sprawdza się szczególnie dobrze w analizie potencjalnych napięć i niedoskonałości procesu. Używając go proaktywnie, można zidentyfikować przyszłe przeszkody, zanim urosną do rangi poważnych problemów i zakłócą płynność pracy. Warto jednak pamiętać, że choć diagram pomaga w identyfikacji źródła problemu, to w przypadku bardzo złożonych procesów, samo rozwiązanie może wymagać dodatkowych narzędzi, takich jak diagram przepływu czy burza mózgów.

Jak stworzyć Diagram Ishikawy krok po kroku?

Stworzenie diagramu Ishikawy nie jest skomplikowane, a jego struktura jest intuicyjna. Podstawowe kroki to:

1. Krok 1: Zdefiniuj i nazwij problem. Umieść jasną i zwięzłą definicję problemu w „głowie ryby”. Upewnij się, że problem jest obiektywny i precyzyjnie sformułowany.
2. Krok 2: Określ główne kategorie przyczyn. Przeprowadź burzę mózgów, aby zidentyfikować główne kategorie przyczyn problemu. Typowe kategorie to Materiały, Maszyny, Metody, Pomiar, Ludzie (Pracownicy) i Środowisko (6M), ale można je dostosować do specyfiki problemu. Narysuj główne „ości” odchodzące od kręgosłupa ryby i oznacz je kategoriami.
3. Krok 3: Zidentyfikuj szczegółowe przyczyny w każdej kategorii. W ramach każdej kategorii przyczyn, przeprowadź dalszą analizę, aby zidentyfikować konkretne czynniki, akcje lub fakty, które mogą przyczyniać się do problemu. Zaznacz te przyczyny jako mniejsze „ości” odchodzące od głównych kategorii. Można stosować technikę „5 Why” (5 razy Dlaczego?), aby pogłębić analizę i dotrzeć do przyczyn źródłowych.

Przykład: Załóżmy, że problemem jest opóźnienie w realizacji projektu. Kategorie przyczyn mogą obejmować: Zarządzanie Projektem, Komunikację, Zasoby Ludzkie, Technologie, Dostawy. W kategorii „Zarządzanie Projektem” przyczynami mogą być: brak jasnego planu, nieefektywne monitorowanie postępów, brak priorytetów. W kategorii „Dostawy” przyczyną może być: nieterminowe dostawy komponentów.

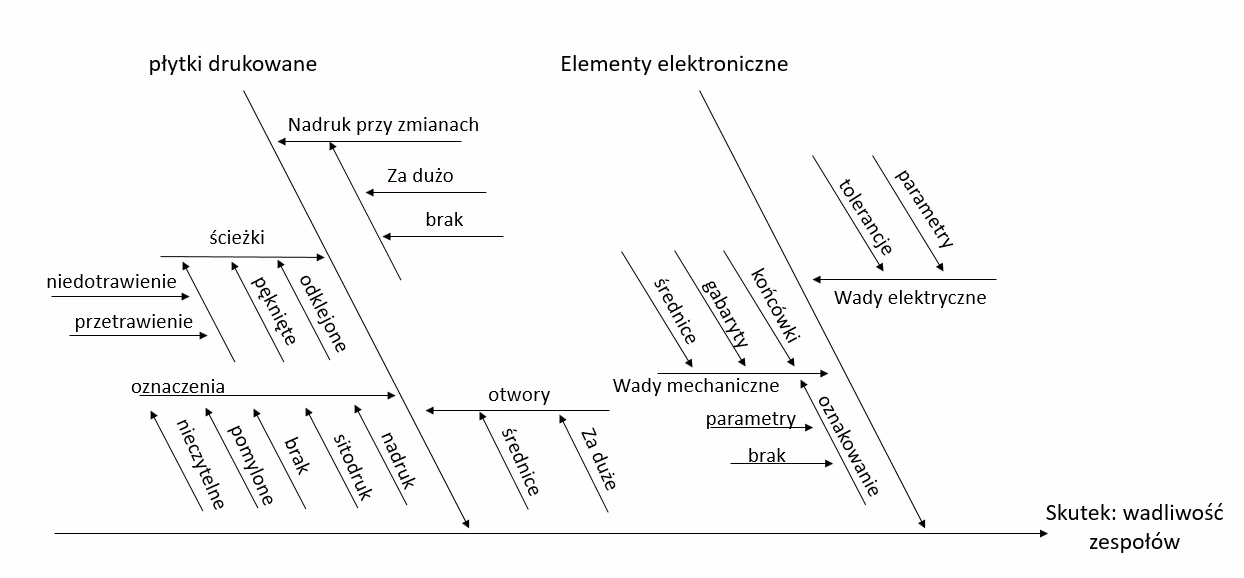

Elementy Diagramu Ishikawy

Aby diagram Ishikawy był efektywny, powinien zawierać kluczowe elementy:

• Skutek lub Problem (Głowa Ryby): Jasno zdefiniowany problem, który jest analizowany. Umieszczony po prawej stronie diagramu.
• Pasmo Centralne (Kręgosłup Ryby): Pozioma linia wychodząca od problemu, stanowiąca oś diagramu.
• Kategorie Przyczyn (Główne Ości): Ogólne kategorie czynników, które mogą wpływać na problem. Najczęściej stosowane kategorie 6M to:
• Ludzie (Manpower): Czynniki związane z pracownikami, ich umiejętnościami, szkoleniem, motywacją.
• Maszyny (Machines): Czynniki związane ze sprzętem, maszynami, narzędziami, ich stanem technicznym, konserwacją.
• Materiały (Materials): Czynniki związane z surowcami, komponentami, materiałami wejściowymi, ich jakością, dostępnością.
• Metody (Methods): Czynniki związane z procedurami, procesami, sposobami wykonywania pracy, instrukcjami.
• Pomiary (Measurements): Czynniki związane z systemami pomiarowymi, danymi, informacjami, dokładnością pomiarów, metrologią.
• Środowisko (Mother Nature/Environment): Czynniki zewnętrzne, środowiskowe, takie jak temperatura, wilgotność, hałas, warunki pracy.
• Możliwe Przyczyny (Mniejsze Ości): Szczegółowe przyczyny i podkategorie w ramach każdej głównej kategorii.
• Linie Strzałek: Linie łączące przyczyny z kategoriami i ostatecznie z problemem.
• Opisy Przyczyn: Krótkie wyjaśnienia, jak dana przyczyna może przyczyniać się do problemu.
• Uczestnicy i Współpraca: Wskazanie osób lub zespołów zaangażowanych w tworzenie diagramu, co promuje współpracę i odpowiedzialność.
• Data i Kontekst: Informacje o dacie utworzenia diagramu i kontekście analizy, dla celów historycznych i referencyjnych.

Zalety stosowania Diagramu Ishikawy

Korzyści płynące z użycia Diagramu Ishikawy w pracy zespołowej są liczne:

• Prosta Wizualizacja: Diagram Ishikawy jest narzędziem wizualnym, które ułatwia zrozumienie problemu i jego potencjalnych przyczyn. Wizualna prezentacja pomaga w identyfikacji problemów, które mogłyby zostać pominięte w analizie tekstowej.
• Identyfikacja Wąskich Gardeł: Diagram ułatwia identyfikację wąskich gardeł w procesach, poprzez wizualizację relacji między różnymi elementami.
• Generowanie Pomysłów na Ulepszenia: Analiza diagramu często prowadzi do generowania nowych pomysłów na ulepszenie procesów i eliminację problemów.
• Wspólne Zrozumienie: Diagram Ishikawy pomaga upewnić się, że wszyscy członkowie zespołu mają wspólne zrozumienie problemu i jego przyczyn, co ułatwia komunikację i współpracę.
• Rozwój Umiejętności Rozwiązywania Problemów: Proces tworzenia i analizowania diagramu rozwija umiejętności analityczne i zdolność rozwiązywania problemów w zespole.

Zastosowania Diagramu Ishikawy w Praktyce

Diagram Ishikawy znajduje szerokie zastosowanie w różnych obszarach biznesu:

• Identyfikacja Przyczyn Źródłowych: Kluczowe narzędzie do analizy problemów i identyfikacji ich pierwotnych przyczyn.
• Rozwiązywanie Problemów: Ułatwia rozwiązywanie złożonych problemów poprzez wizualizację potencjalnych rozwiązań.
• Poprawa Jakości: Wspomaga ciągłe doskonalenie jakości poprzez identyfikację i eliminację przyczyn wad i niezgodności.
• Analiza Procesów Biznesowych: Pomaga w analizie i optymalizacji procesów, identyfikując obszary do poprawy wydajności i produktywności.
• Zarządzanie Ryzykiem: Użyteczny w identyfikacji potencjalnych przyczyn ryzyka biznesowego i wdrażaniu działań zapobiegawczych.
• Planowanie Strategiczne: Pomaga w analizie potencjalnych przeszkód w realizacji celów strategicznych organizacji.
• Komunikacja i Współpraca Zespołowa: Ułatwia komunikację i współpracę w zespołach multidyscyplinarnych.
• Rozwój Produktu: Pomaga w identyfikacji czynników wpływających na jakość i funkcjonalność produktu.
• Ocena Klientów i Rynku: Pomaga zrozumieć przyczyny niezadowolenia klientów i strat rynkowych.
• Szkolenia i Nauka: Narzędzie szkoleniowe dla zespołów w zakresie systematycznej analizy i rozwiązywania problemów.

Rodzaje Diagramów Ishikawy

Istnieje kilka wariantów diagramu Ishikawy, dostosowanych do różnych kontekstów:

• Diagram 6M Ishikawy: Najpopularniejszy w produkcji, wykorzystuje 6 kategorii: Człowiek, Maszyna, Materiał, Metoda, Środowisko (Mother Nature), Pomiar.
• Diagram 8P Ishikawy: Stosowany w sektorze usług, obejmuje 8 kategorii (8P): Produkt, Cena (Price), Promocja (Promotion), Miejsce (Place), Proces, Ludzie (People), Świadectwo materialne (Physical Evidence), Wydajność (Performance).
• Diagram 4S Ishikawy: Używany w usługach, skupia się na 4 kategoriach (4S): Otoczenie (Surroundings), Dostawcy (Suppliers), System, Umiejętności (Skills).
• Prosty Diagram Ishikawy: Bez zdefiniowanych kategorii, elastyczny i dostosowywany do specyficznych potrzeb organizacji.
• Diagram 3M Ishikawy: Uproszczona wersja 6M, używająca 3 kategorii (3M): Robocizna (Manpower), Maszyny, Materiały.

Jak czytać Diagram Ishikawy?

Czytanie diagramu Ishikawy jest intuicyjne. Problem znajduje się w „głowie ryby”. Główne „ości” reprezentują kategorie przyczyn. Mniejsze „ości” to szczegółowe przyczyny w danej kategorii. Analizując diagram, zespół identyfikuje najbardziej prawdopodobne przyczyny problemu, koncentrując się na tych, które mają największy wpływ.

Efektywne Wykorzystanie Diagramu Ishikawy

Aby diagram Ishikawy był skuteczny, kluczowe jest:

• Zaangażowanie Zespołu: Tworzenie diagramu powinno być procesem zespołowym, wykorzystującym wiedzę i doświadczenie różnych osób.
• Burza Mózgów: Stosowanie technik burzy mózgów do generowania potencjalnych przyczyn.
• Analiza Przyczyn Źródłowych: Pogłębianie analizy, np. metodą „5 Why”, aby dotrzeć do przyczyn źródłowych.
• Wybór Najważniejszych Przyczyn: Skoncentrowanie się na przyczynach o największym wpływie na problem.
• Plan Działań Korygujących: Opracowanie i wdrożenie planu działań korygujących, aby wyeliminować przyczyny źródłowe.

Przykłady Diagramu Ishikawy

Poniżej kilka przykładów zastosowania Diagramu Ishikawy:

Przykład 1: Diagram Ishikawy 5M+3M - Problem: Niezgodność Półproduktów

Problem: Wymieszanie podobnych półproduktów.

Kategorie przyczyn (5M+3M):

• Człowiek: Brak szkolenia, nieuwaga, zmęczenie.
• Maszyna: Brak oznaczeń na maszynach, podobne pojemniki.
• Metoda: Brak procedury weryfikacji materiałów, niejasne instrukcje.
• Materiał: Podobne opakowania, brak etykiet.
• Pomiar: Brak kontroli wizualnej, brak weryfikacji zgodności.
• Zarządzanie: Brak nadzoru, brak komunikacji.
• Utrzymanie: Nieaktualne instrukcje, brak aktualizacji procedur.

Wnioski: Wymieszanie półproduktów spowodowane brakiem wyraźnego rozróżnienia materiałów i niejasną instrukcją spawania.

Przykład 2: Diagram Ishikawy 5M+3M - Problem: Zmieniony Smak Kawy

Problem: Kawa o innym smaku niż zwykle (11.09.2017).

Kategorie przyczyn (5M+3M):

• Metoda: Zła ilość wody, zły czas parzenia, źle zmielone ziarna, zła ilość kawy, za wysoka temperatura, zła jakość wody.
• Maszyna: Zabrudzony ekspres, zepsuty ekspres, niedomyte naczynia, zabrudzony filtr wody.
• Materiał: Stara kawa, niskiej jakości ziarna, zepsuta woda, nieszczelny pojemnik na kawę.
• Człowiek: Nieprawidłowe użycie ekspresu, brak zrozumienia funkcji ekspresu.

Przykład 3: Diagram Ishikawy 5M+3M - Problem: Brak Wysyłek na Czas

Problem: Brak wysyłek na czas z logistyki (tydzień 43).

Kategorie przyczyn (5M+3M):

• Maszyna: Częste awarie wózków, brak serwisu na czas.
• Człowiek: Nieodpowiednio przeszkolony personel, duża rotacja pracowników, rutyna w pracy.
• Metoda: Brak zdefiniowanej komunikacji między sprzedażą a logistyką.
• Materiał: Niewystarczająca ilość palet EURO.
• Zarządzanie: Zbyt mała liczba operatorów delegowana do wysyłek.

Przykład 4: Diagram Ishikawy 8P - Problem: Spadek Udziału w Rynku

Problem: Spadający udział w rynku sprzedaży o 20% (IV kwartał 2017).

Kategorie przyczyn (8P):

• Ludzie (People): Słabo wykwalifikowani sprzedawcy, brak motywacji, nieodpowiednie kompetencje.
• Miejsce (Place): Nieodpowiednie kanały sprzedaży.
• Wydajność (Performance): Konkurencja ma lepszą reklamę, konkurencja rozpoczęła kampanię w internecie.
• Promocja (Promotion): Brand marki dobrany bez większego sensu, wizerunek przedstawiony w reklamach nie zachęca do zakupu.
• Cena (Price): Cena jest za wysoka w stosunku do potencjalnych klientów.

Przykład 5: Diagram Ishikawy 4S - Problem: Spadek Odwiedzin na Blogu

Problem: Spadające odwiedziny na blogu (sierpień 2015).

Kategorie przyczyn (4S):

• Dostawcy (Suppliers): Brak kampanii Adwords, popsute linki odsyłające z innych serwisów.
• System: Chwilowe problemy z serwerem.
• Umiejętności (Skills): Słabo przygotowane nowe wpisy – słabe SEO, niska wiedza na temat marketingu w social media.
• Otoczenie (Surroundings): Małe zainteresowanie odwiedzających z powodu okresu urlopowego.

Najczęściej zadawane pytania (FAQ)

Co to jest Diagram Ishikawy?

Diagram Ishikawy to narzędzie wizualne służące do identyfikacji i analizy przyczyn problemów, przedstawione w formie diagramu rybiej ości.

Dlaczego warto stosować Diagram Ishikawy?

Diagram Ishikawy pomaga w identyfikacji przyczyn źródłowych problemów, ułatwia zespołową pracę nad rozwiązaniami, wizualizuje złożone relacje przyczynowo-skutkowe i wspiera ciągłe doskonalenie procesów.

Jak stworzyć Diagram Ishikawy?

Kroki tworzenia diagramu to: zdefiniowanie problemu, określenie kategorii przyczyn, identyfikacja szczegółowych przyczyn w każdej kategorii i analiza diagramu w celu wyboru najważniejszych przyczyn.

Podsumowanie

Diagram Ishikawy jest nieocenionym narzędziem w zarządzaniu jakością i rozwiązywaniu problemów. Jego prostota i wizualna forma czynią go dostępnym i zrozumiałym dla zespołów o różnym poziomie doświadczenia. Stosowanie diagramu Ishikawy pozwala organizacjom na skuteczne identyfikowanie przyczyn źródłowych problemów, wdrażanie trwałych rozwiązań i ciągłe doskonalenie swoich procesów, co w efekcie przekłada się na zwiększenie efektywności, redukcję kosztów i poprawę satysfakcji klientów.
